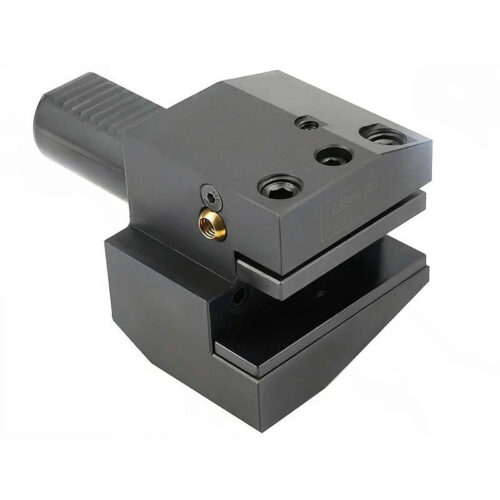

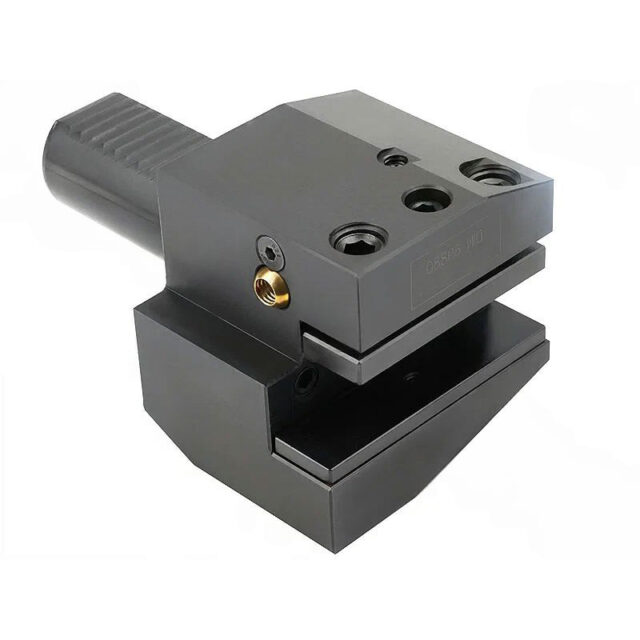

B1-40x20x44 Держатель инструмента VDI радиальный, правый

Резцедержатель VDI40 типа B1 представляет собой радиальный, правосторонний инструмент укороченной серии. Основная опорная плоскость размещена ниже оси центров, что делает его идеальным для радиального и продольного наружного точения. Высота h1 составляет 20/16 мм (с проставкой 16 мм и без проставки 20 мм).

Этот инструментальный блок VDI40 типа B1 предназначен для резцов с прямоугольным сечением. Данная модель оправок VDI применяется для наружной продольной обработки и торцевого точения. Установка резца происходит с пластиной вверх, при этом опорная поверхность резца располагается ниже оси вращения.

Резцедержатель оснастили хвостовиком DIN 69880 (по ГОСТ 24900) с зубцами, который монтируется в специальное отверстие револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B1-40x20x44 Держатель инструмента VDI радиальный, правый купить в Норильске по цене 13052,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
